HW-100/NH 液压绞盘
产品特点：
- 产品性能满足GJB82A-2009国军标要求;
- 液压马达及制动器全内置或半内置设计，产品体积更小，重量更轻;
- 产品模块化设计，维修保养方便快捷;
- 产品可配置排绳器，使钢丝绳排列整齐，延长使用寿命;
- 手动离合与气动离合可选，提供更多操作方式;

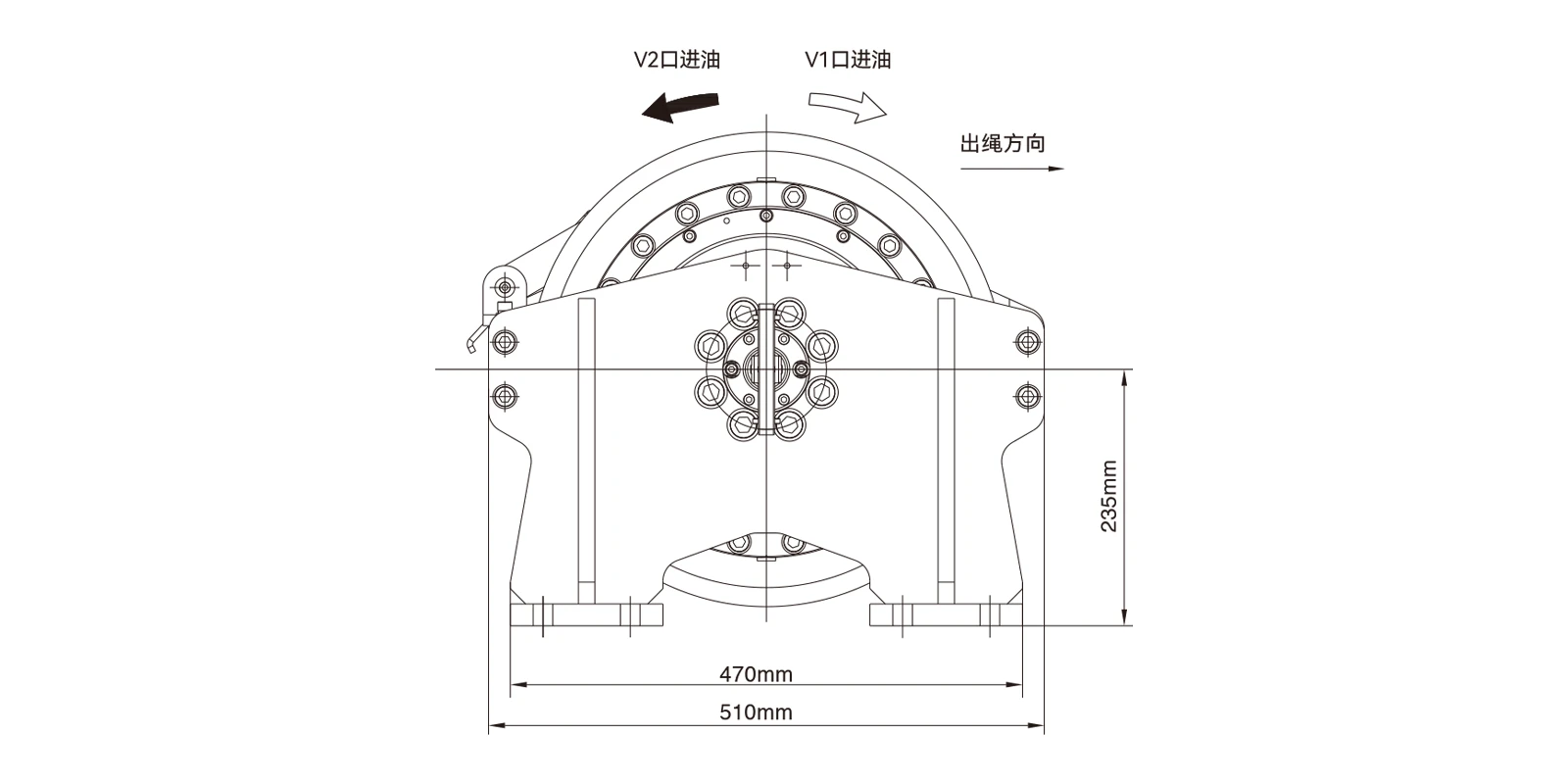

- 产品出厂时绞盘出绳方向已定，如需其他出绳方向，请在选型时说明;
- 绞盘安装支架可按用户不同需求设计制造。
- 建议系统流量大于绞盘额定工作流量的50%，否则可能会影响绞盘的正常使用;
- 选型时请注意，部分绞盘需使用在带溢流阀的系统中，否则可能会因超载造成人员受伤或设备损坏;
- 绞盘在工作状态下严禁操作离合器;
- 严禁将绞盘当载人工具，并不得当垂吊工具使用。
| 型号 |
HW-100/NH |
| 钢丝绳层数 |
第一层 |
第二层 |
第三层 |
第四层 |
| 额定工作拉力(KN) |
98 |
86 |
76.5 |
69 |
| 额定工作速度(m/min) |
7 |
8 |
9 |
10 |
| 每层绳长(m) |
14.5 |
31 |
49.5 |
65 |
| 系统工作压力(MPa) |
16.5 |
| 系统流量(l/min) |
75 |
| 制动器开启压力(MPa) |
2.5-3 |
| 钢丝绳直径(mm) |
Φ18 |
| 绞盘净重(Kg) |
280 |
